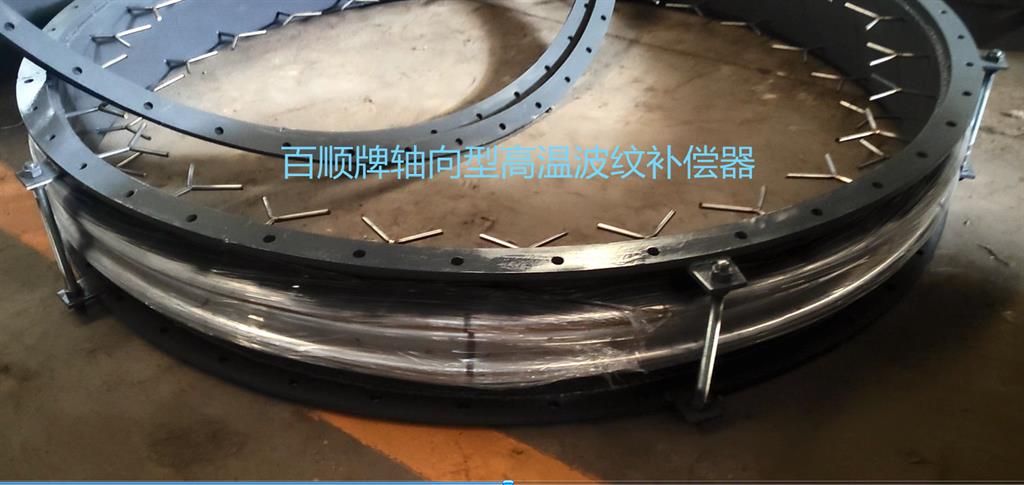

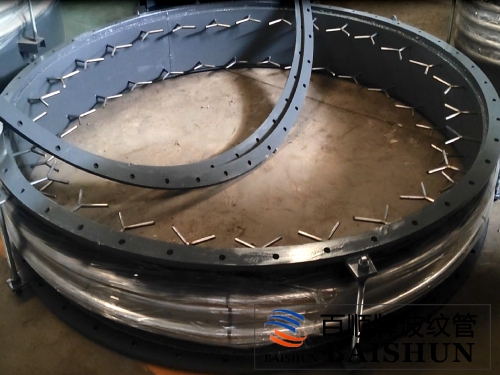

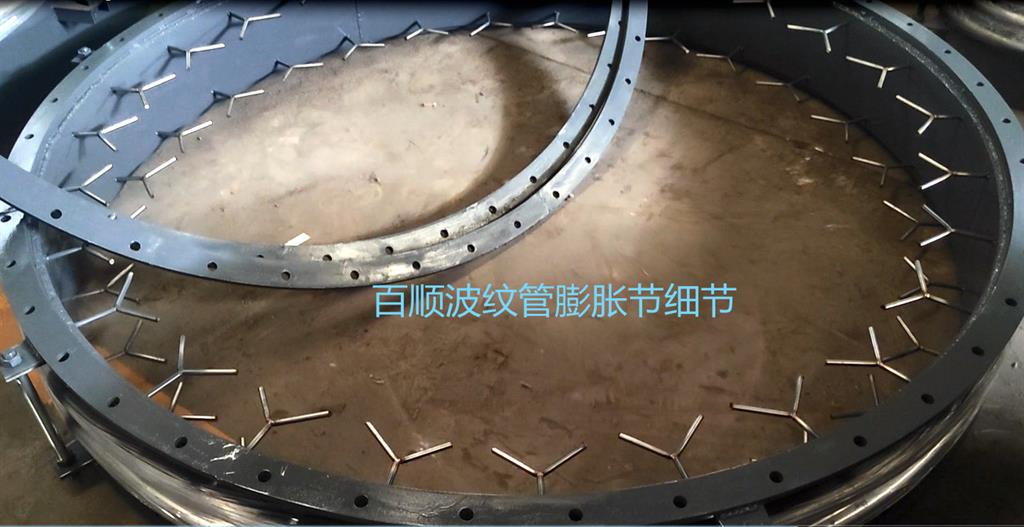

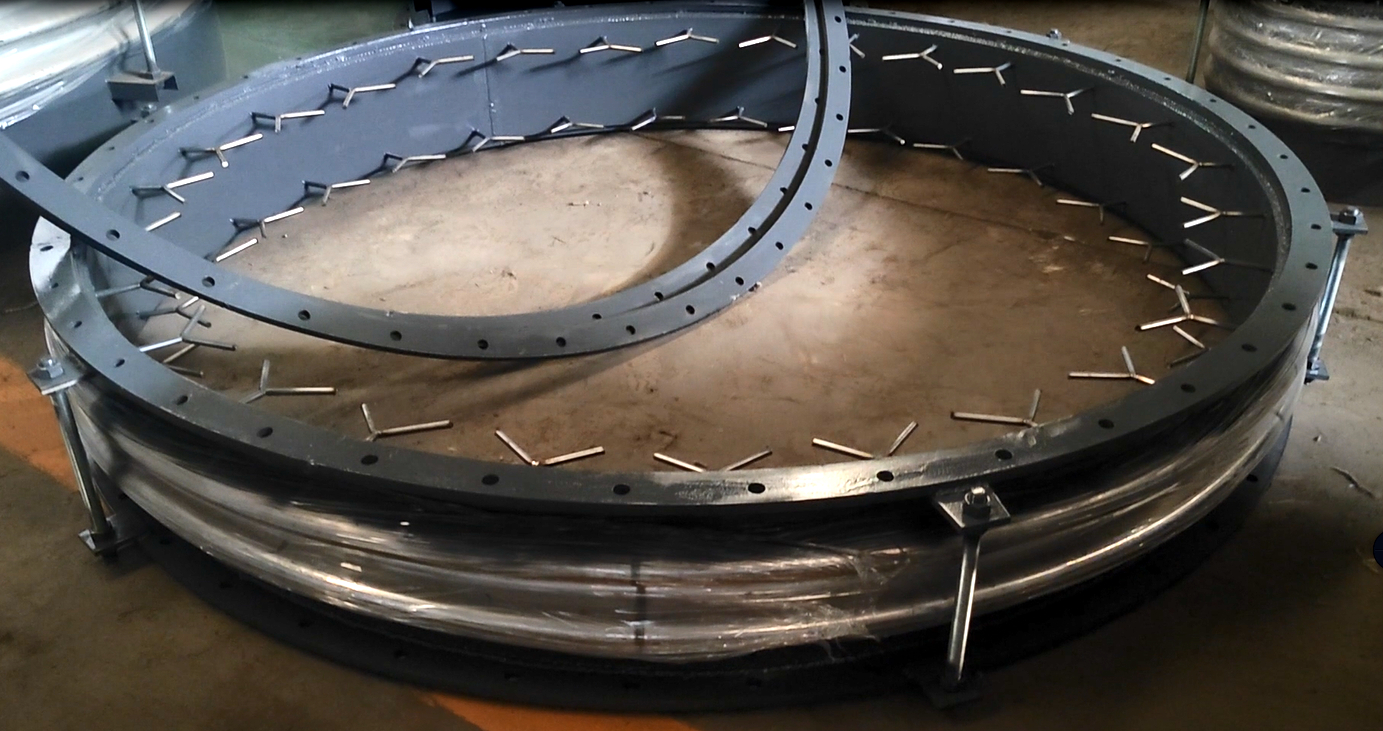

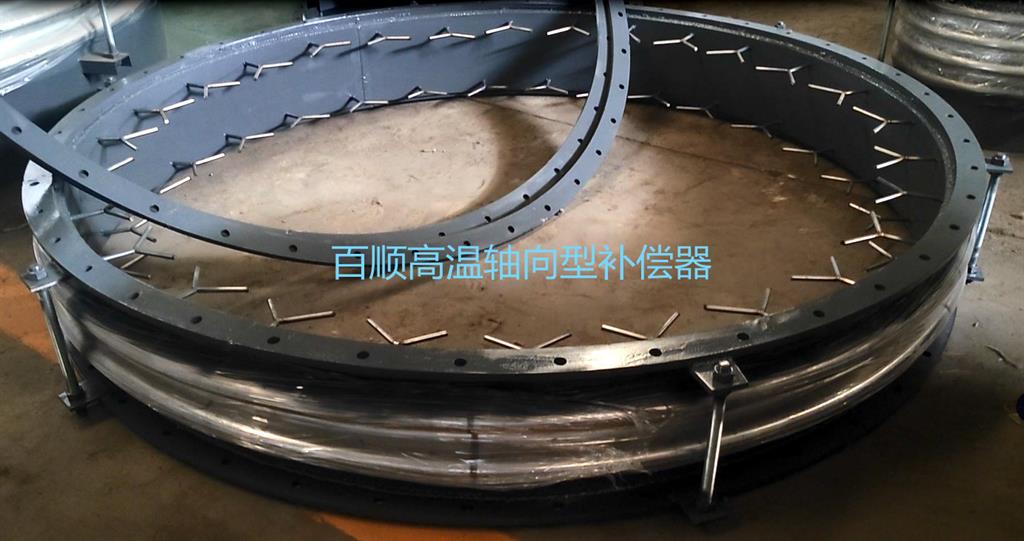

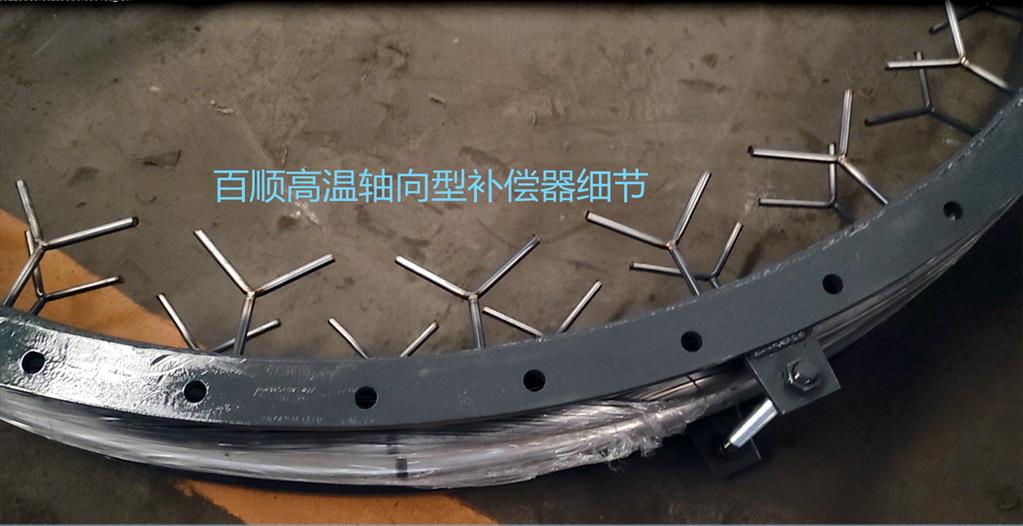

高温轴向型补偿器主要用于补偿轴向位移，也可以补偿横向位移或轴向与横向合成位移，由于不能承受波纹管压力推力，属于无约束型波纹管膨胀节。高温波纹补偿器是由一组或两组不锈钢波纹管和碳钢连接件组成，由于高温轴向型补偿器需承受高温，承受高温部分又耐火层（产品制作时完成）二部分构成。

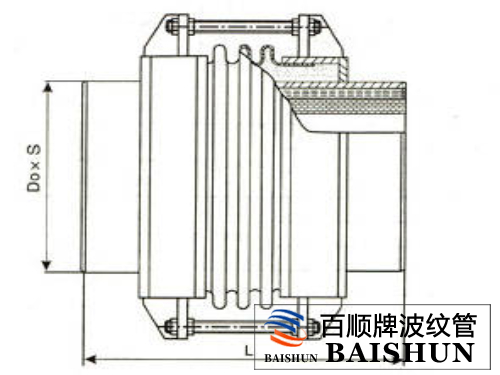

一、GB/T12777-2019标准中轴向型高温波纹补偿器结构图

二、 高温轴向型补偿器技术参数：

       1、压力范围：0.1-0.6Mpa

       2、温度范围：小于等于1300摄氏度

       3、通径范围：DN300-DN4000mm

       4、疲劳寿命：1000-2000次

       三、高温轴向型补偿器可选材质

四、轴向型高温波纹补偿器的产品特点：

1.多向补偿，可以在较小的尺寸范围内提供较大的多维方向补偿.

2.低噪节能，能有效的减少风机等系统的噪声、震动并节能降耗。

   3.安装简单，更换容易，无需高要求的对中，更换时无需起重设备，所需时间短。

 五、高温轴向型补偿器对支座作用力的计算：

内压推力：F=100PA    轴向弹力：Fx=Kx（fX）

横向弹力：Fy=KyY       弯矩：My=FyL

弯 矩：Mθ=Kθθ            合成弯矩：M=My+Mθ

式中：轴向刚度N/mm    X：轴向实际位移量mm

Ky：横向刚度N/mm       Y：横向实际位移量mm

Kθ：角向刚度N·m/度     θ ：角向实际位移量度

P：工作压力MP           A：波纹管有效面积cm2查样本

L：补偿器中点至支座的距离m

六、 轴向型高温波纹补偿器要不要“冷紧”？

河北伟业波纹管公司生产设计的轴向型高温波纹补偿器出厂前均做冷紧处理。高温管道在正常运行时容易热变形而伸长，这个伸长量刚好能够使波纹管膨胀节相对压缩，使其处于相对不受外力的状态，冷紧的处理延长了高温轴向型补偿器的使用寿命。
