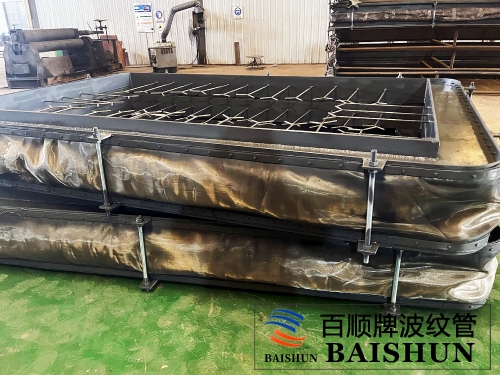

矩形非金属补偿器别称矩形非金属膨胀节,非金属矩形补偿器,矩形软连接。目前形势随着为钢铁厂、火力发电厂、水泥厂等各类工程的实施和改造,各种辅助仪器和设备也被广泛使用。矩形非金属补偿器以其独有的性能在管路改造和安装过程中扮演者重要角色,甚至必不可少,不可替代。那么矩形非金属膨胀节到底有哪些优良性能,它的型号规格和技术设计时怎样的?接下来让伟业波纹管小编和大家一起探讨一下!
一、矩形非金属补偿器的补偿量
矩形非金属补偿器可以补偿轴向、横向、角向多方向位移,性能优于只能单式补偿的金属波纹补偿器,纤维织物、保温棉本身具有吸声、隔震动传递的功能,能有效的减少锅炉、风机等系统的噪声,对于电厂管道的防疲 劳性具有很好的作用。
矩形非金属膨胀节补偿量的计算方法:
补偿量计算公式:
X=a*L*
△
Tx
管道膨胀量
a
为线膨胀系数,取
0.0133mm/mL
补偿管线
L
(所需补偿管道固定支座间的距离)长度
△
T
为温差(介质温度
-
安装时环境温度)
二、矩形非金属补偿器结构设计原则
(
1
)介质温度
T
≤
200
℃,设计为常规结构。此时矩形非金属膨胀节主要是由金属框架和非金属蒙皮组成;
(
2
)介质温度
T
>
400
℃,设计为高温结构。此时矩形非金属膨胀节的框架多采用不锈钢
304
或者其他合金钢,如
2#,
12crmov
;同时内部做隔温材料填充;如现场管道做耐温处理,则非金属补偿器内部焊接钯钉,并打浇注料。
(
3
)矩形非金属补偿器及隔温层材料,根据不同的工作温度,常用玻璃纤维布、聚四氟乙烯薄膜、复合橡胶玻纤布、硅酸铝纤维棉等多种材料组成。不允许使用石棉制品材料制作非金属补偿器。
三、防腐矩形非金属补偿器设计
耐腐矩形非金属补偿器是由氟胶布等耐腐材料组成的非金属蒙皮圈带和不锈钢
316L
框架组成,广泛应用于带腐蚀性的工况管道上。不锈钢
316L
耐腐性能优于
304
不锈钢,在浆和造纸的生产过程中具有良好的耐腐的性 能,而且
316L
不锈钢还耐海洋和侵蚀性工业大气的侵蚀。
316L
不锈钢具有良好的焊接性能,可采用所有标准的焊接方法进行焊接。
四、矩形非金属补偿器蒙皮更换

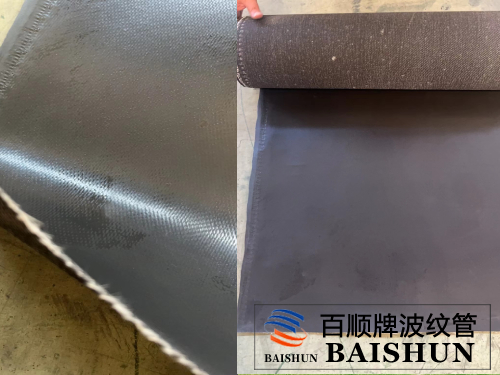

当矩形非金属膨胀节表层坏掉的时候,则需要换柔性部分也叫非金属部分即蒙皮(非金属圈带),是由硅胶布,玻璃纤维布,陶瓷纤维布,石棉,硅酸铝棉,硅酸铝毯等组成。矩形非金属膨胀节应用广泛,适用于烟、风、煤粉、锅炉管道,可达到高温、高防腐、高补偿量的效果。
五、矩形非金属补偿器连接方式
矩形非金属补偿器连接方式:默认为内插焊,即管道插入补偿器接口内,插入量为
20mm
。也可以采用法兰连接,此时,矩形非金属补偿器长度及补偿量与内插焊接管形式相同。矩形非金属膨胀节正常工作过程中要求管系所受的重力由各种支、吊架承担,以使管系得以自由膨胀
(
收缩
)
。
六、矩形非金属补偿器订货要求
包装方式:木箱,散装,可以按照客户要求特殊包装。
运输方式:配货,单车,视货物数量而定。
连接方式:焊接和法兰
规格:可根据客户需要订做
以上便是关于矩形非金属补偿器性能、特点、结构以及安装、更换的一些介绍。作为一种备件,矩形非金属膨胀节被受重视是因为其自身独有的良好性能。在任一钢铁厂、火力发电厂、水泥厂等工程实施和改造过程中,只有性价比合适的备件才能够长久被使用!
