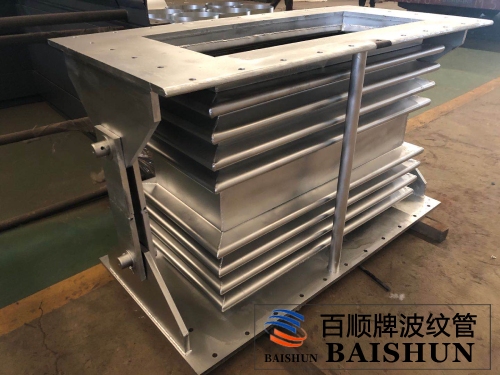

矩形铰链补偿器是区别于常规圆形铰链膨胀节的，二者只是形状不一样。

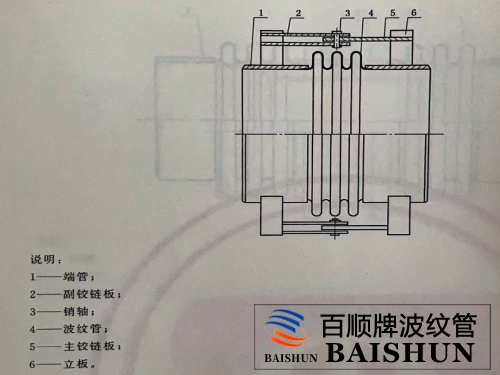

矩形铰链补偿器是由方形接管、矩形波纹管及与接管相连的一对铰链构成，其铰链可以承受内压推力，主要用来吸收管道中单平面的角向位移。平面铰链波纹补偿器在安装使用时一般需要两到三个配套使用；需要注意的是：安装时铰链型波纹补偿器的铰链转动平面应该要与位移平面保持一致。

矩形铰链补偿器 执行标准是 GB/T12777-2019。



铰链型波纹补偿器的连接方式：①法兰连接 ②接管焊接

平面铰链波纹补偿器的补偿量：角向补偿±4度-±9度

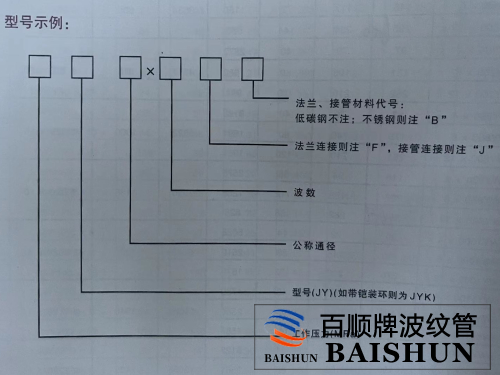

举例：JY1000X1000×（4+4）F：表示矩形1000*1000，波数为4+4个，法兰连接的矩形铰链补偿器。
