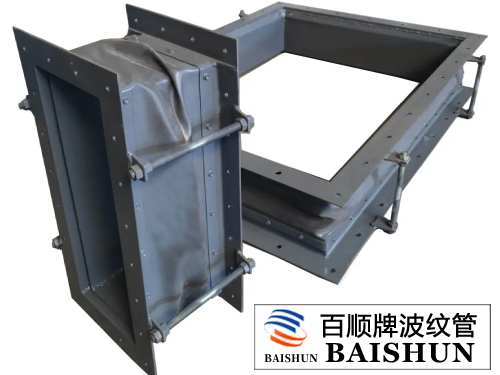

非金属补偿器介绍

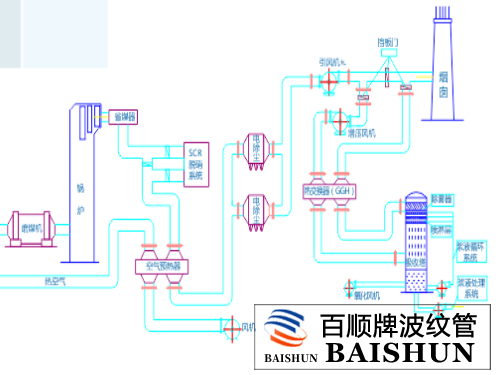

非金属补偿器可方可圆，适应性强，也被叫作非金属柔性补偿器、非金属织物补偿器、非金属膨胀节、非金属软连接等。非金属补偿器主要用于锅炉管道、除尘管道、风机进出口使用，主要的应用场所为钢铁厂、冶炼厂、石油化工厂，火力发电厂、水泥厂及原子能电厂等排烟脱硫，除尘设备，空气加热，助流鼓风等设备。
非金属补偿器具体良好的柔性，对设备及系统无反推力影响，给管道设计带来方便，亦提高设备及系统的安全性。非金属补偿器安装简单，更换容易。单位长度内吸收位移量大，且可以吸收三维方向位移量。非金属柔性补偿器具有良好的隔音、隔热、隔振、降噪效果，近于零震动传递。同时可耐
温、耐
腐等特点。
非金属补偿器设计合理，良好的综合性能，使柔性补偿器在众多工程行业得到普遍应用。工作压力不高的通风、除尘排烟和空调保温管道及设备通常使用非金属补偿器，非金属柔性补偿器。

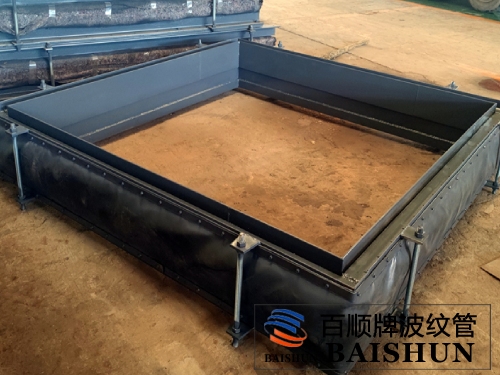

矩形非金属补偿器只要保养的好，使用寿命短不了。非金属补偿器主要由非金属圈带、隔热材料和钢结构件组成，其中非金属圈带由纤维织物、硅橡胶、氟料等性能优异的非金属材料优化结合而成，其产品强度、补偿量、密封性及寿命等性能指标均可与国外同类产品相媲美。
非金属补偿器的圈带一般由合成橡胶、纤维织物、隔热材料以及氟塑料构成。行业上也称“蒙皮”或“围带”。圈带按照外观形式分为整体型和组合型。整体型：一般由氟橡胶和玻纤布粘接而成。组合型：一般由橡胶布、玻纤布、
F4
膜、钢丝网等材料缝合而成。
脱硫、脱硝、辅机系列

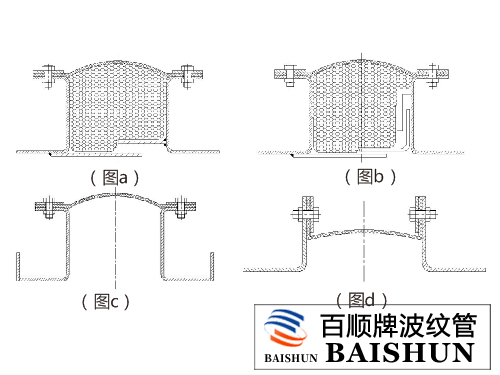

非金属补偿器常见结构形式
图
1
结构：主要用于温度较高，径向位移不大的场合；
图
2
结构：主要用于温度较高，径向位移较大的场合；
图
2
结构：主要用于温度较低的场合；
图
2
结构：蒙皮不易加工、安装，一般作为减震装置使用；
非金属补偿器补偿量
计算方法：
补偿量计算公式：
X=a*L*
△
Tx
管道膨胀量
a
为线膨胀系数，取
0.0133mm/mL
补偿管线
L
（所需补偿管道固定支座间的距离）长度
△
T
为温差（介质温度
-
安装时环境温度）
举例说明：某供烟气管线，两固定支架之间的直管线长度为
50
米，烟气温度
90
度。安装该补偿器时的环境温度为
15
度。
该段管线的管道膨胀量为：
0.0133*50*
（
90-15
）
=49.875
毫米。这个数值便是对非金属补偿器补偿量的蕞低要求。
更多关于非金属补偿器的介绍请关注我们的网址
www.btsygs.com
